針對深溝球軸承分離型半保持架鉚釘孔孔徑較小，三坐標測量機測頭在孔中移動距離受限，無法測量孔位置度的問題，利用三維光學測量儀，采用1/2最大極角偏差修正方法，在極坐標系實現了小孔徑孔位置度的測量，并通過實例驗證了該方法的可行性。
對于深溝球軸承分離型半保持架，鉚釘孔鉚合的準確程度決定保持架的結構精度，從而影響軸承壽命。隨著加工設備的自動化以及加工工藝的改進，鉚釘孔加工精度也隨之提升，為驗證鉚釘孔加工精度并提供測量數據以指導加工工序，需進行鉚釘孔位置度測量。
通常，采用三坐標測量機測量孔位置度，對于鉚釘孔孔徑小于0.9 mm的半保持架，受三坐標測頭直徑與測頭在孔中移動距離的限制，無法測量孔位置度。為解決類似的小孔徑孔位置度無法測量的問題，嘗試采用三維光學測量儀進行非接觸測量，并通過試驗、數據分析驗證了該方法的可行性。
1 測量原理
三維光學測量儀是集光學、機械、電子、計算機圖像處理等技術于一體的測量儀器，可以高精度、高效率地測量各種復雜工件的尺寸、角度及位置等。
1.1 測量方法及過程
分離型半保持架鉚釘孔采用外徑定位加工且均勻分布在保持架表面，各孔互為基準，通過夾具將半保持架固定在測量平臺的適當位置。
1.1.1 粗建坐標系
將被測件放在三維光學測量儀平臺的適當位置固定。根據加工定位方式測量基準圓，將鏡頭移至基準圓中心，清空x,y,z軸坐標，完成工件定位。
1.1.2 精建坐標系

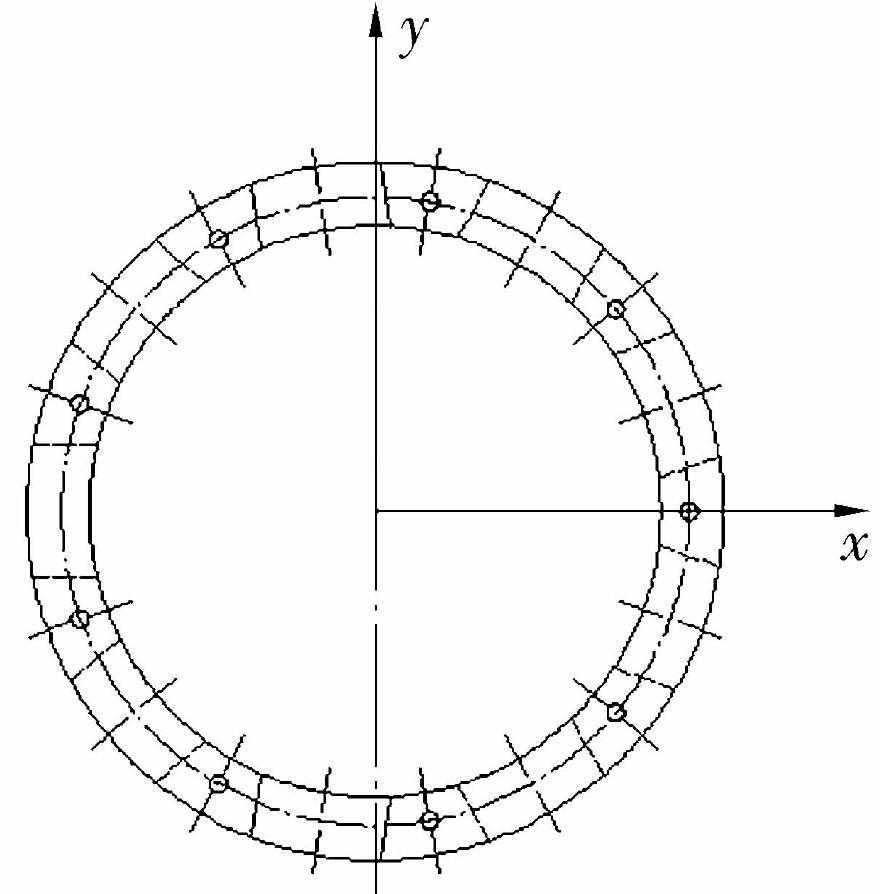

在基準圓上測量一點，根據基準圓直徑的大小陣列此點6~12次并使其均勻覆蓋整個圓周，自動測量其余點數并將測量點擬合為基準圓。選取其中一個鉚釘孔進行全自動測量，將得到的基準圓、鉚釘孔圓構造坐標系x,y,z軸，完成精建坐標系，如圖1所示。
圖1 精建坐標系
Fig.1 Refined coordinate system
1.1.3 自動測量鉚釘孔
測量其中一個鉚釘孔，復制此孔測量方式，切換至極坐標并陣列此孔，陣列次數根據實際孔數決定，自動測量所有鉚釘孔。
1.1.4 評價位置度
在極坐標系下選擇其中一個孔，點擊Nominal按鍵后出現該孔極坐標下的極徑和極角，根據圖紙要求將理論值與公差輸入相應表格，利用極角和極徑計算位置度。按照該步驟依次計算其余的孔位置度。
1.2 測量過程中的數據處理
鉚釘孔位置度測量基于極徑和極角的偏差進行計算，測量時若以其中一個孔為基準，評價其余孔位置度時會導致整體偏離公稱值。這是由于所有孔的極角均偏離公稱值，而分離型半保持架鉚釘孔加工過程中各孔互為基準，將其中一個孔作為基準進行評價不符合實際要求。
同樣，在三坐標測量機上測量互為基準的孔位置度時，亦不能以其中一個孔作為基準進行評價，但由于每個孔能夠串動一定的角度，可以通過坐標系旋轉進行評價，旋轉原則遵循1/2公差原則。然而，三維光學測量儀無法旋轉坐標系，研究后決定采用極角修正的方法進行評價，修正參數為極角偏差最大極差的1/2，如圖2所示。

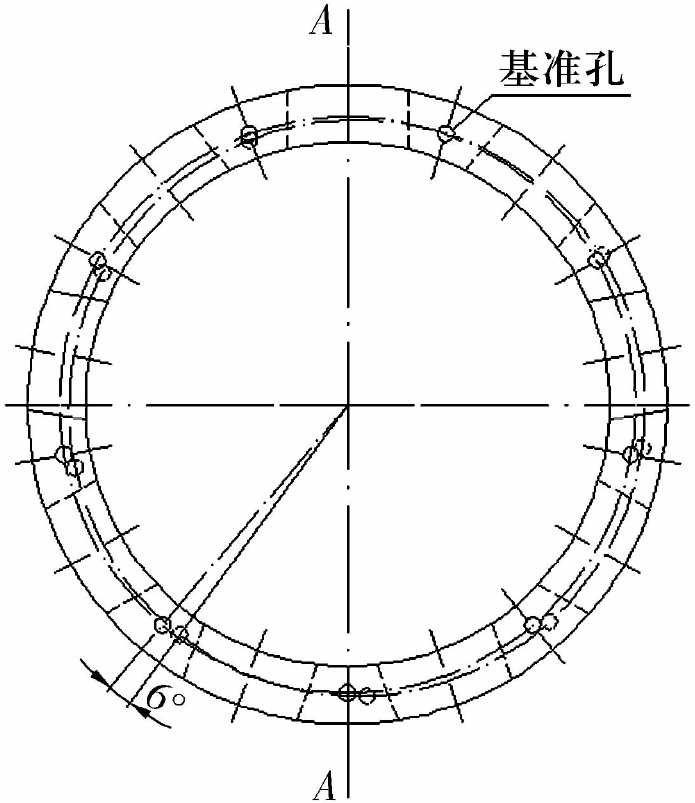

圖2 極角偏差示意圖
Fig.2 Diagram of polar angle deviation
假設分離型半保持架鉚釘孔10等分，則鉚釘孔極角公稱值α=360°/10=36°。設測量后鉚釘孔各孔的極徑、極角分別為Di，βi，則各孔極角偏差θi為
極角偏差的修正值δ為
根據直角坐標系與極角坐標系的轉換關系，采用修正后的極角、極徑進行位置度φ的評價，即
式中：r0為極徑公稱值。
根據(3)式得出的位置度即為實際需要的位置度，該測值可以反映孔位置度是否合格并用于指導實際加工。
2 試驗驗證及結果分析
某型軸承半保持架鉚釘孔孔徑為0.7 mm, 14等分,中心徑公稱尺寸為(41.9±0.04)mm，位置度要求為0.03 mm。由未修正的測量結果（表1）可知選取任意一個孔作為基準進行評價，其余孔呈一定規律性變化，基準孔位置度較小，依次增大后變小(圖3)。

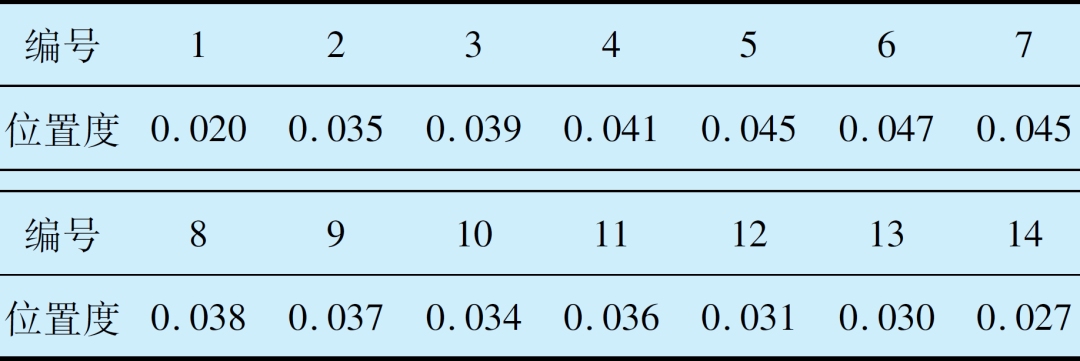

表1 未修正位置度的測量結果
Tab.1 Uncorrected measurement results of positional
accuracy
mm

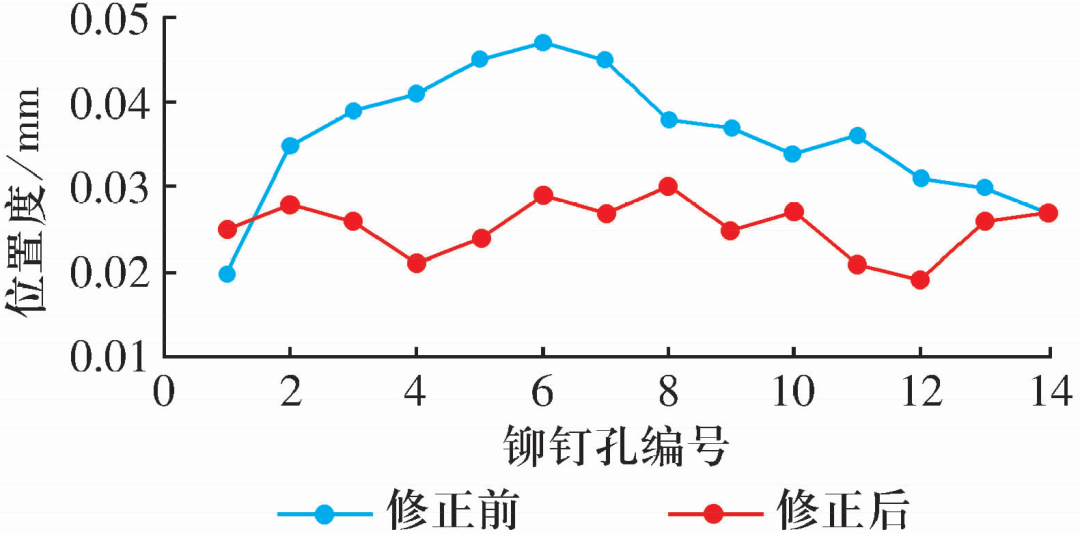

圖3 修正前后的位置度
Fig.3 Positional accuracy before and after correction
采用極角偏差最大極差的1/2進行修正后的測量結果見表2，由表可知孔位置度在合格范圍內，且修正后的位置度分布均勻（圖3），符合實際要求。

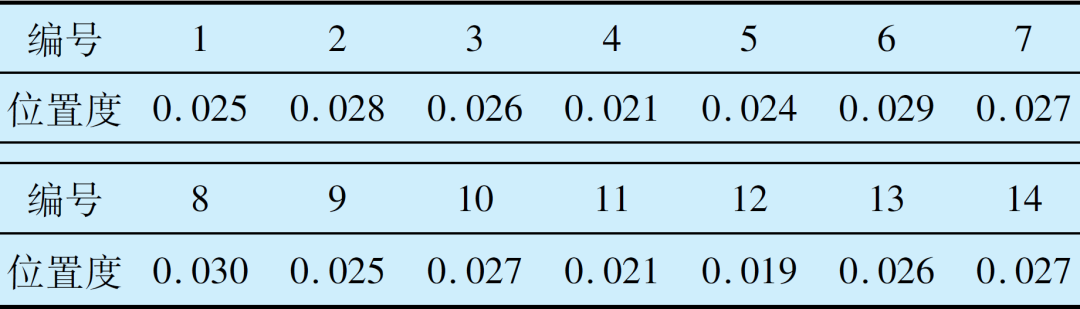

表2 修正后位置度的測量結果
Tab.2 Corrected measurement results of positional accuracy
mm
為驗證該方法的可靠性，對該型號軸承半保持架孔位置度重復測量10次，并計算測量數據的平均值及標準差，結果見表3:14個孔位置度測值的標準差最大為0.001 mm，離散性較低，測量數值可靠；測值不確定度不超過0.003 0 mm，同樣說明該方法的測值準確可靠。

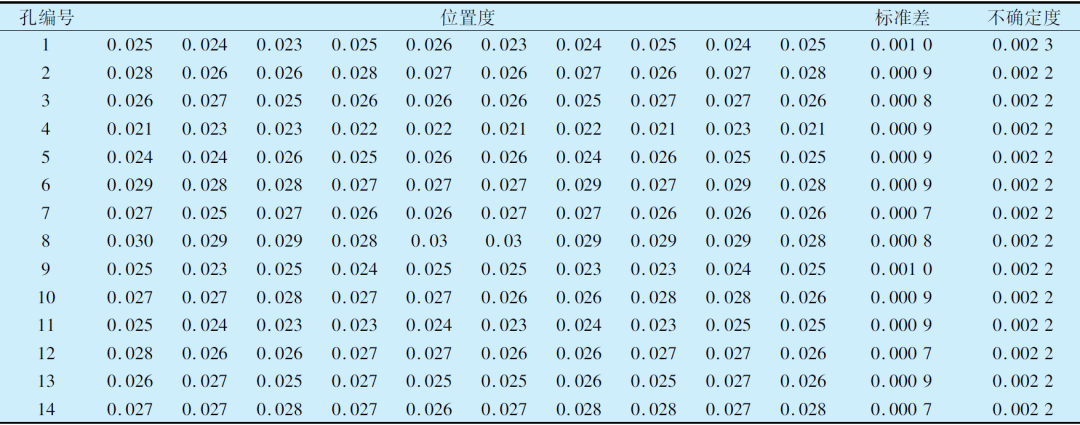

表3 位置度重復性測量結果
Tab.3 Repeatability measurement results of positional accuracy
mm
3 結語
通過研究分離型半保持架鉚釘孔的測量原理，結合三坐標測量機互為基準孔位置度測量方法，在三維光學測量儀上采用1/2最大極角偏差修正方法實現了分離型半保持架孔位置度的測量。通過實例驗證該方法有效可行，且測量結果重復性滿足儀器最大允許誤差，離散性較低，測值可靠，解決了小孔徑孔位置度無法測量的難題，目前該方法已在實際生產測量中得到應用。
（參考文獻略）
來源：《軸承》2021年9期
作者：孫慧霖，楊曉峰，安浩俊
引文格式：
孫慧霖，楊曉峰，安浩俊.保持架鉚釘孔位置度測量方法[J].軸承，2021（9）：65-67.
