防護罩：采用全封閉式防護罩，既可起到有效的防護作用，又可方便從四周打開，調整操作維修方便。
操作系統：采用觸摸屏進行參數設置，人機界面良好，操作方便。
產品簡介 ：磨床進給系統采用"T"型結構；工件軸與砂輪軸進給方向垂直；單伺服（工件拖板進給）結構；無心磨削；修整器進給為抬倒油缸控制。 磨削方式采用手動裝夾，無心磨削方式。
應用場景：采用不同的工裝和配置可以對軸承的內圓、外圓、內溝、外溝、擋邊以及特殊的環面進行磨削，可以用于軸承、機械、汽車、縫紉等行業。

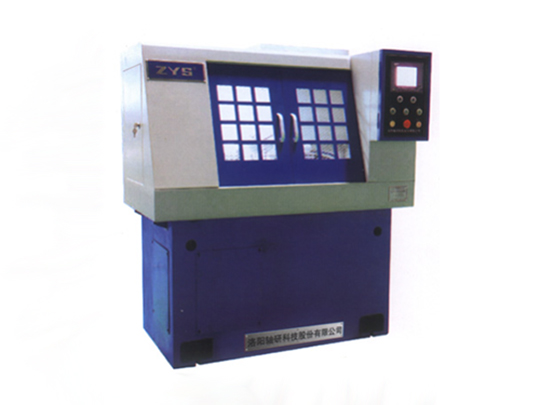

半自動微小型多用磨床介紹
· 采用不同的工裝和配置可以對軸承的內圓、外圓、內溝、外溝、擋邊以及特殊的環面進行磨削，可以用于軸承、機械、汽車、縫紉等行業。
· 磨床進給系統采用"T"型結構：工件軸與砂輪軸進給方向垂直；單伺服（工件拖板進給）結構；無心磨削；修整器進給為抬倒油缸控制。
· 磨削方式采用手動裝夾，無心磨削方式。
· 機械標準配置包括床身、防護罩、工件軸、手動上下料、砂輪電主軸、工件和砂輪進給系統、單點直線修整器、液壓和潤滑系統、冷卻系統等。
· 操作系統：采用觸摸屏進行參數設置，人機界面良好，操作方便。
· 工裝結構：電磁無心夾具，端面定位，支承座軸向可調，鎢鋼(硬質合金YG8)支承，所有支承件均用非導磁材料制作。
· 工件軸：轉速范圍：0~2000 轉/分,無極調速； 主軸軸承：P4級角接觸軸承、油脂潤滑； 驅動電機：變頻電機；工件箱0～60°可調。
· 砂輪軸：軸研所電主軸(P4級軸承)，高強度，高剛度，大功率，60m/s高速磨削，油霧潤滑。砂輪軸內通冷卻水(單獨水箱)。
· 修整器：單點金剛筆修整，手動修整補償；修整方式為單點直線修整，抬倒油缸控制修整，由手輪裝置控制微量進給。
· 進給系統配置：工件拖板：伺服電機（1.0 kW）驅動并控制進給；導向為十字交叉滾柱予負荷導軌；采用予負荷滾珠絲桿傳動，油脂潤滑。
· 振蕩機構：單伺服或步進電機控制時采用機械往復振蕩機構，振幅0~4mm可調，振蕩頻率變頻無級調速。
· 防護罩：采用全封閉式防護罩，既可起到有效的防護作用，又可方便地從四周打開，調整操作維修方便。
